高功率元件測試(HP)

Applications_High-Power-Device-Tests

旺矽釋義

高功率分離式元件(例如功率電晶體、功率二極體、閘流體等且元件方向性為垂直/橫向者)或高功率放大器之電性量測皆屬高功率元件測試。

量測需求

以 500 V(高電壓)以上及/或 1 A(高電流)以上之脈衝或直流電進行量測。

高功率元件的晶圓特性描述應用面臨以下挑戰:

  • 晶圓載台至晶圓背面之接觸電阻
  • 高電流元件金屬墊層燒壞毀損
  • 在高電壓及各溫度條件下進行低漏電流量測
  • 高電壓電弧
  • 薄晶圓處理
  • 安全的測試環境

旺矽解決方案

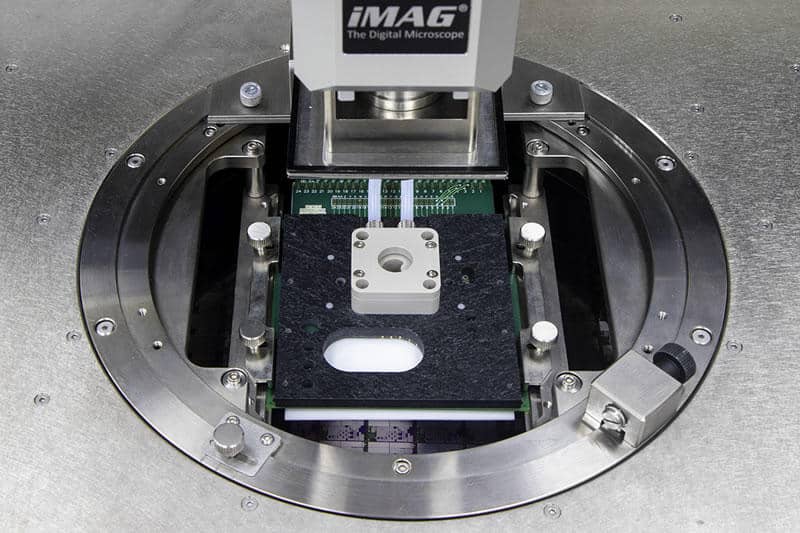

旺矽高功率探針台可為高達 3 kV(三軸)/ 10 kV(同軸)及 400 A(脈衝)的應用提供準確的高功率元件量測,即使在高達 300 °C 的高溫環境下依然準確。旺矽開發的鍍金高功率高溫載台,具備鍍金表面與均勻分布的真空吸孔,可保護至薄 50 µm 的薄/翹曲晶圓,並在用戶進行垂直元件導通電阻 RDS(on) 量測時提供優異的晶背接觸,同時獲得低接觸電阻。

另一方面,多針腳高電流探針不只可降低探針接觸電阻,並可透過電流分散,減少過去單針腳探針探測時元件金屬墊層容易燒毀之發生。旺矽高電壓探針可承受高達 10 kV 之電流,適合低漏電元件之耐壓崩潰量測。而為了抑制高電壓量測中電弧的產生,旺矽亦提供可盛裝 Fluorinert™ 液體的晶圓托盤或專用的抗電弧探針卡。

旺矽高功率探針台系統可與不同的測試儀器整合,如:Keithley 或 Keysight 的 SMUs,方便您在不同元件測試環境下快速完成測試環境架設。

旺矽高功率探針台提供安全機制,並已通過安規測試且獲頒安全證書。

*Fluorinert 為美國 3M 公司商標
